中低壓無擾動切換柜的應用
由于生產自動化的高速發展，生產型企業對用電的要求也越來越高，特別是連續性生產型企業，對用電的“質量”也越來越重視，伴隨著依賴電氣自動化程度的加深，促使電氣自動化不斷改革，使得電氣自動化逐漸替代原有的人工操作或繼電器控制，而FSC無擾動切換柜是專門解決中低壓系統的進線側安全電源無擾切換。
FSC中低壓無擾動切換柜從企業用電的實際需求出發，結合現場用電“環境”，采用先進的切換技術，先進的采集計算能力，以及先進的動作理念，為客戶徹底解決因晃電或不在計劃內停電而造成的“難言之隱”。
FSC中低壓無擾動切換柜將對高、低壓側的所有待測的信息以及開入量進行采集，對所需要控制輸出的開出量進行合理分配。無擾動快切裝置將對現場的母線電壓、進線電壓，進線電流、開關位置等綜合信息量進行匯總，根據系統運行狀態，迅速切除故障電源，檢測待合閘兩側的電壓素質如滿足合閘要求時合上備用電源，避免在電源快速切換時造成的電源中斷或者設備沖擊損壞，保證負荷無擾動不斷電連續運行。
電源無擾動切換是保證供電可靠性的重要措施，何為供電的可靠性，傳統的認知是指負荷失去一個電源能在獲得另一個新的電源，此理解就是可靠性。而獲得的途徑大致有人工倒閘、繼電器控制或微機綜合保護中的備自投系統，但是以上三種功能簡單，已無法滿足現在連續性生產型企業對用電的要求，往往在系統發生晃電或不在計劃內的停電時，導致企業不能最大限度的繼續正常生產，從而造成一系列的“故障”或“事故”。
對于生產型企業用電，最大的困擾就是在晃電或切換倒閘的過程中，怎么才能最大限度的繼續正常生產?；坞姮F(xiàn)象的發生是來自多方面原因，發生晃電或不在計劃內的停電時，以前傳統做法有：人工倒閘、繼電器控制或微機綜合保護中的備自投。通過以上三種方式配合現場真空斷路器來實現，無論哪種方式都會使設備停機，影響連續性生產，造成重大財產損失；生產工藝關鍵點的中斷，影響產品質量，浪費原材料；對于保障安全的設備來說更嚴重，隨時都有可能造成人員的傷亡。這些于企業來說都是致命及不可抗拒之因數，因此可以看出以前的人工倒閘或是自動控制基本都無法滿足現在生產型企業對用電的要求。
上述幾種方式中：如人工倒閘，系統發生晃電或不在計劃內的停電，多數情況下是不可提前預知的，當事故發生后，人工補救為時已晚；如繼電器控制，元器件數量多，系統復雜，抗干擾能力差且故障點多，直接導致可靠性弱、靈敏度低、選擇性差，動作時間過長；如微機綜合保護中的備自投系統，雖是智能控制，但其是通過檢測母線殘壓起動，無壓、無流合閘來實現，此時母線已呈無壓狀態，所有設備已完全停止工作。同時由于現場的操作機構基本都由真空斷路器構成，內部多為彈簧操作，彈簧的出力非線性且動作時間過長，觸頭在合的過程中存在拉弧現象。因此前面所說的幾種傳統方法，已無法滿足現在企業用電的要求。
此外市場上的執行機構基本都由真空斷路器組成，優點是造價低、技術成熟，缺點是內部為彈簧操作，而彈簧出力非線性，設備的新舊直接關系到它的動作時間，設備越老舊它的動作時間也就越長，且觸頭在閉合的過程中存有拉弧現象。
FSC中低壓無擾動切換柜主要解決了以下幾個問題：
1）系統發生晃電或不在計劃內的停電時，能無擾切換，保證負載不停機。
2）多種起動方式，快速識別，能實時監測電壓幅值、頻率、相位等信息。
3）智能識別區內區外故障，拒絕誤動，電壓擾動時自動全息錄波。
4）執行部分使用高速真空斷路器，內部為永磁操作機構。
5）具有動作時間短，一致性高，電弧熄滅快，壽命長等特點。
FSC中低壓無擾動切換柜裝設獨立的微機綜合保護裝置，無擾切換控制系統和繼電保護系統完全獨立，大大提高柜體可靠性，區內，區外故障快速識別。母線電壓擾動自動起動錄波，切換起動自動錄波，便于電網擾動監視、切換過程反演、切換擾動分析等。倒閘操作時，一鍵無擾切換；電網出現電壓暫降時，快速無擾切換到備用進線，確保負載不斷電連續運行。標配雙路RS485通信和雙路100M以太網通信，支持常規通信協議?？筛鶕?jù)用戶需求配備4G通信模塊，通過加密網關完成手機端遠程維護，波形查看等。

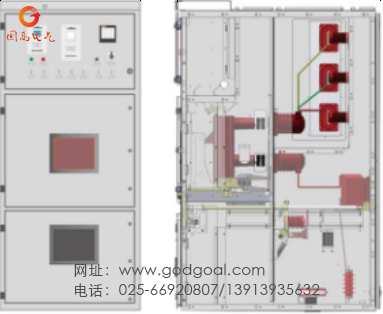

如圖所示，為FSC中低壓無擾動切換柜結構圖，無擾動切換柜一次回路接線為下進上出。電纜室區域主要用于掛接進線電纜，以及安裝電壓互感器、接地開關、避雷器等；斷路器室區域有高速真空斷路器、托盤、溫度探頭、隔板等附件構成；二次儀表室區域有微機線路保護、無擾動快切、配電分析儀表、智能操顯/帶電顯示器、二次接線端子等附件構成。
電網電壓擾動主要由區外電網和區內故障引起，因電網擾動而發生電壓暫降時而發生，超過一定的時間會引起高低變頻器報警停機，以及二次控制回路失控，導致生產系統停產，嚴重的可能釀成生產事故，造成人員傷亡。如何解決一直困擾著大家，F(xiàn)SC中低壓無擾動切換柜所提的解決方案是快速切換。快速切換要求安全電源足夠容量，切換過程足夠快，能達到設備無感知狀態。同時要求可靠性高，對區內和區外故障精準判斷，對PT斷線有復合判據，系統暫降時各路測量信息有錄波等記錄。
無擾動快切，對系統采樣分析，在系統供電電源發生暫降時，能快速識別并發出命令，控制真空斷路器斷開，迅速切除暫降電源，快速智能合上安全電源側真空斷路器，確保電源快切過程中設備不停電、無沖擊，系統長期連續運行；高速真空斷路器，獨特技術的永磁高速真空斷路器，具有動作時間短，一致性高，電弧熄滅快，壽命長等特點；微機線路保護裝置，對區內故障進行快速識別，配合無擾動快切完成故障快速隔離，該設備具有三段式過流保護、充電保護、過負荷等功能。
FSC中低壓無擾動快切柜主要是解決進線側安全電源無擾動切換的集成方案，更好的保證了控制單元、執行單元和保護單元的兼容性，切換速度快、可靠性更高。
南京國高電氣自動化有限公司專業從事多電源可靠供電10多年，在電源投切領域擁有多個專利技術，該系列無擾動切換裝置融合了自動同捕技術、快速切換技術、涌流抑制技術及負荷在線監控技術，確保實現電氣系統無擾動切換，從根本上提高工業企業供電的可靠性。公司秉著“持續提升用電品質，同心共建綠色家園”為企業使命；“成就客戶，以人為本，誠信敬業，團結創新”為企業核心價值觀，為生產型企業用電保駕護航
